Kiedy obrotowy czujnik poziomu pomaga kontrolować silos, a kiedy nie zatrzyma zatorów

Urządzenia pomiarowe w zakładach przetwarzających materiały sypkie stanowią podstawę ciągłości produkcji. Linie technologiczne pracujące w branży cementowej, chemicznej czy młynarskiej wymagają stałego i precyzyjnego nadzoru ilości surowca. Mechanizm łopatkowy sygnalizuje osiągnięcie maksymalnego lub minimalnego napełnienia silosu i skutecznie zapobiega przepełnieniu zbiornika podczas załadunku. Urządzenie dostarcza kluczowych informacji dla systemów sterowania automatyką, ale nie usuwa fizycznych przyczyn zatorów. Zrozumienie faktycznej roli aparatury pozwala uniknąć błędów w projektowaniu układów magazynowych i zapobiega niepotrzebnym przestojom.

Jak działa obrotowy czujnik poziomu w silosie?

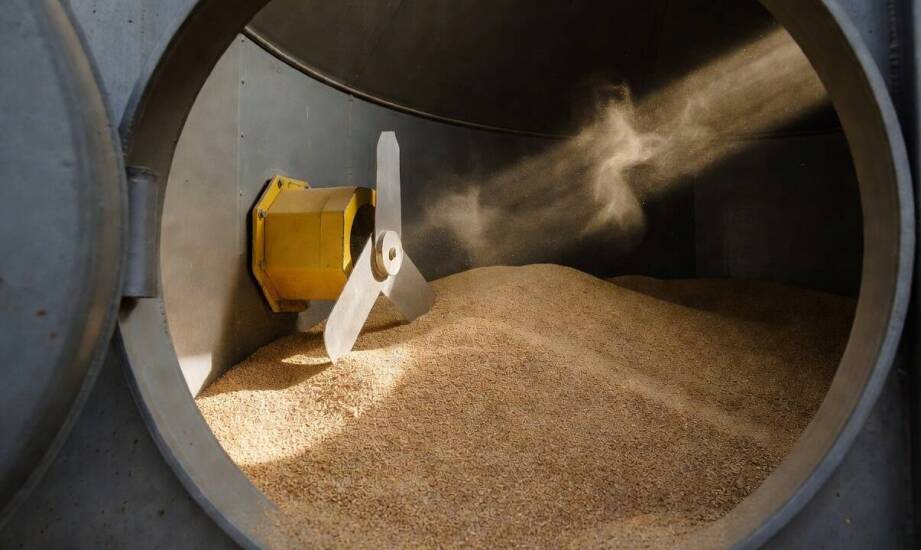

Moduł pomiarowy wyposażony jest w wirnik z łopatką napędzaną niewielkim silnikiem elektrycznym. Element ten obraca się swobodnie w pustej przestrzeni. Gdy poziom surowca wewnątrz zbiornika rośnie, kontakt z materiałem sypkim wymusza zatrzymanie łopatki i wyzwala sygnał elektryczny do centralnego układu sterowania. Impuls natychmiast informuje sterownik o osiągnięciu zdefiniowanego poziomu granicznego. System automatyki maszynowej może w ułamku sekundy wstrzymać pracę podajnika napełniającego lub uruchomić procedurę alarmową dla załogi.

Podstawowym zadaniem aparatury jest precyzyjna detekcja surowca w konkretnym punkcie instalacji. Prawidłowo dobrany obrotowy czujnik poziomu przekazuje wyłącznie twardą informację o obecności lub braku materiału. Urządzenie nie wykrywa ruchu cząstek ani narastającego zbicia wewnątrz zasobnika. Operator linii produkcyjnej otrzymuje dane o wysokości słupa materiału we wskazanym obszarze. Technologia nie dostarcza jednak szczegółowej wiedzy o stabilności złoża czy jego skłonności do tworzenia nawisów nad lejem zsypowym.

Wiarygodność każdego odczytu zależy bezpośrednio od fizycznych właściwości magazynowanego surowca. Wysoka sypkość i niska wilgotność sprzyjają swobodnemu opadaniu łopatki. Silne zapylenie środowiska pracy powoduje osadzanie się frakcji na elementach obrotowych mechanizmu. Producenci aparatury stosują specjalne konstrukcje samooczyszczające, które zwiększają odporność mechanizmu na zapylenie w ekstremalnych warunkach przemysłowych. Surowce o wysokiej wilgotności mają skłonność do osiadania i szybko tworzą twarde grudki. Zlepiony materiał blokuje ramię przed właściwym kontaktem ze złożem i potrafi generować fałszywe sygnały.

Gdzie zamontować moduł pomiarowy i zintegrować go z procesem?

Precyzyjnie dobrana pozycja montażowa decyduje o użyteczności i bezpieczeństwie całego układu odpylania oraz załadunku. Umiejscowienie detektora w najwyższej sekcji dachu lub na górnej ściance bocznej pozwala wykryć maksymalny poziom nasypu. Taki układ skutecznie zabezpiecza instalację przed kosztownym przepełnieniem w trakcie rozładunku cystern. Montaż urządzenia w strefie dolnego stożka informuje system o wypróżnieniu zbiornika i chroni linie transportowe przed pracą na sucho. Projektanci aparatury muszą omijać tak zwane strefy martwe zasobnika. Obszary nieruchomego złoża trwale zaburzają pomiar i powodują groźne opóźnienia w reakcji elektroniki.

Połączenie detektora ze sterownikiem PLC lub lokalnym panelem operatorskim tworzy spójny obwód bezpieczeństwa. Sygnał sprzężenia zwrotnego wymusza zatrzymanie głównego przenośnika łańcuchowego, zamyka zasuwę nożową lub uruchamia filtry odpylające. Złożone instalacje przemysłowe łączą odczyty z pracą urządzeń pomocniczych. Spadek ilości surowca w strefie wylotowej może automatycznie wybudzić podajniki celkowe oraz systemy transportu pneumatycznego. Detekcja braku przepływu nie stanowi jednak mechanicznej metody na rozbicie zablokowanej struktury materiału.

Prosty mechanizm łopatkowy świetnie zabezpiecza instalacje o stabilnych parametrach zasypu. Regularnie opróżniane obiekty rzadko borykają się z problemem uwięzionego surowca. Zjawisko zbrylania wymusza zmianę inżynieryjnego podejścia do bezpieczeństwa całej infrastruktury. Zakłady przemysłowe muszą stosować dodatkowe metody udrażniania silosów z wykorzystaniem elektrowibratorów i pulsatorów pneumatycznych. Aparatura pomiarowa pełni w takich warunkach wyłącznie funkcję elektronicznego strażnika poziomu.

Centrum Technologii Materiałów Sypkich Stępień, Redliński spółka jawna projektuje oraz modernizuje wielkogabarytowe instalacje magazynowe dla przemysłu. Przedsiębiorstwo dobiera zaawansowane układy kontroli napełnienia oraz wydajne systemy udrażniania zbiorników w zakładach produkcyjnych. Właściwe zintegrowanie czujników łopatkowych z automatyką poprawia bezpieczeństwo obsługi i minimalizuje ryzyko awarii ciągów technologicznych. Odseparowanie funkcji monitorowania od fizycznego wspomagania przepływu gwarantuje stabilną pracę linii przez długie lata eksploatacji.
